EPL接線式浪涌保護器
EPL系列接線式SPD 是專為保護以雙絞線方式連接的傳輸設備而設計的，以防止因大氣過電壓或操作過電壓而對設備造成損壞，適用于通信系統、計算機系統以及自動控制系統。本產品不光在雙絞線間提供了低殘壓的多級精細保護，而且為雙絞線提供了大能量對地共模保護。
●采用多級保護電路、核心元件選用國際名牌產品、性能穩定；
●具有通流容量大、信號端口箝位電壓低、插入損耗低、反應靈敏、傳輸信號頻率可達到2MHz；
●安裝方便、無需特別維護、使用壽命長等特點。
| 產品型號 | EPL-48 |
| 額定工作電壓Un | 48V |
| 最大持續運行耐壓Uc | 60V |
| 額定工作電流In | 300mA |
| SPD實驗類別 | C2 |
| 標稱放電電流Isc(8/20μs)：對稱/非對稱（PE） | 32A/5KA |
| 電壓保護水平Up；對稱/非對稱（PE） | 96V/0.6KV |
| 工作頻率 | ≤2.0MHz |
| 插入損耗 | ≤3dB |
| 外形尺寸 | 18mmx90mmx58mm |
| 連接方式 | 接線式 |
| 工作環境條件 | 溫度范圍：-40℃~+70℃ 濕度范圍：30%~85%（25℃） |

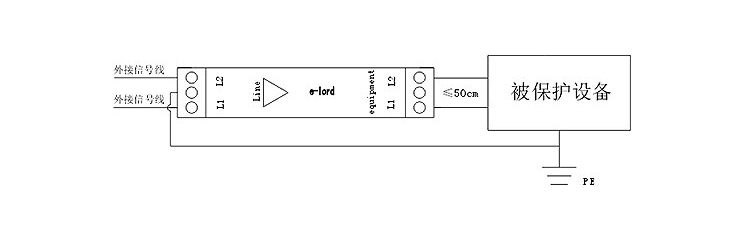

連接方式
1、外接信號線（2根）接入“Line”端，從“Equipment”端引出2根信號線至被保護設備端；
2、接地線與PE線可靠連接。
注意事項
1、本產品只適用于室內使用；
2、不要在雷雨天安裝。
