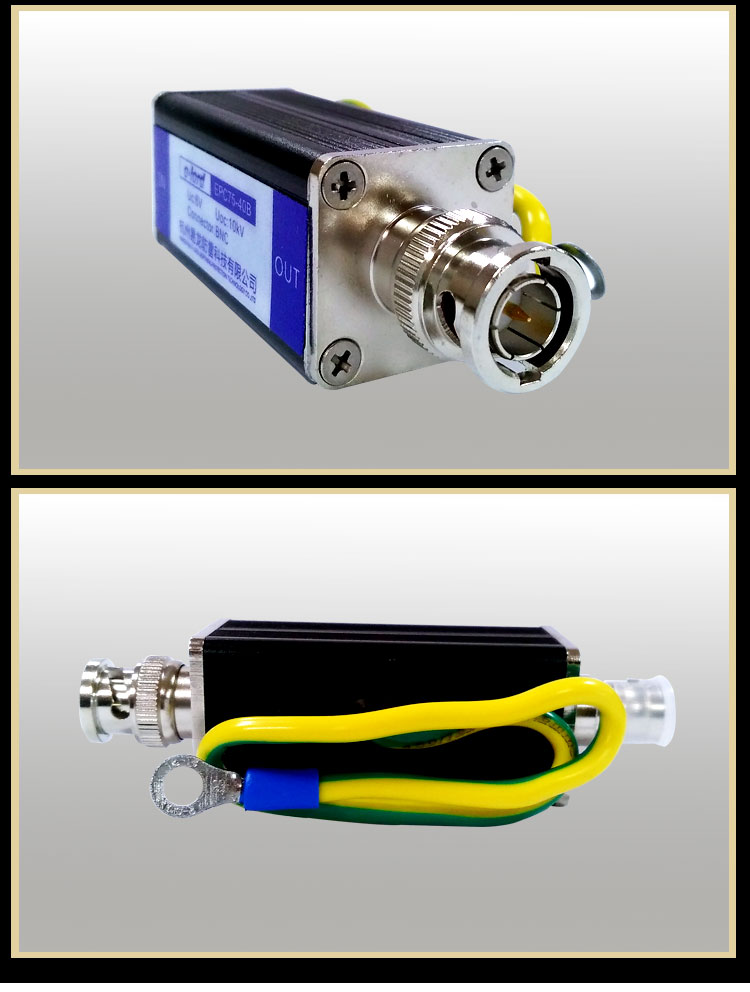

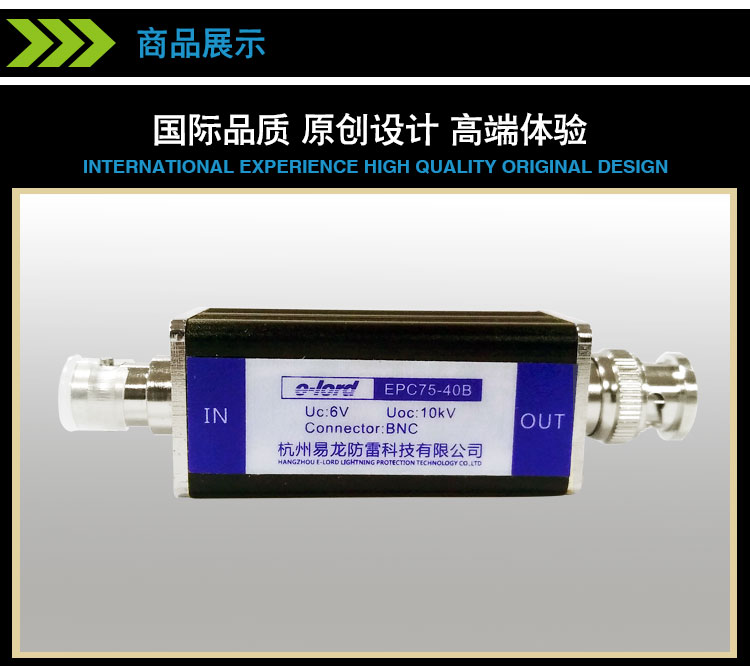

視頻信號浪涌保護器
EEPC系列視頻SPD 是專為保護通信及計算機系統使用同軸電纜的設備而設計，以防止因大氣過電壓或因地電位升高而對設備造成損壞。本產品不光在芯線和屏蔽層之間提供了低殘壓的兩級精細保護，而且分別在芯線和屏蔽層提供了大能量對地共模保護。其保護對象包括：計算機以太網系統、同軸通信傳輸系統、CATV、CCTV、攝像機監視系統等。
●采用多級保護電路、核心元件選用國際名牌產品、性能穩定；
●具有通流容量大、信號端口箝位電壓低、插入損耗低、反應靈敏；
●安裝方便、無需特別維護、使用壽命長等特點。
| 產品型號 | EPC75-40B |
| 額定工作電壓Un | 5V |
| 最大持續運行電壓Uc | 6V |
| 額定工作電流In | 200mA |
| SPD實驗類別 | C2 |
| 標稱放電電流Isc(8/20μm) | 250A/5KA |
| 電壓保護水平Up | 24V/0.6KV |
| 工作頻率 | 40MHz |
| 插入損耗 | <0.5dB |
| 接口形式/特性阻抗 | BNC/75Ω |
| 外形尺寸 | 91mmx25.4mmx25.4mm |

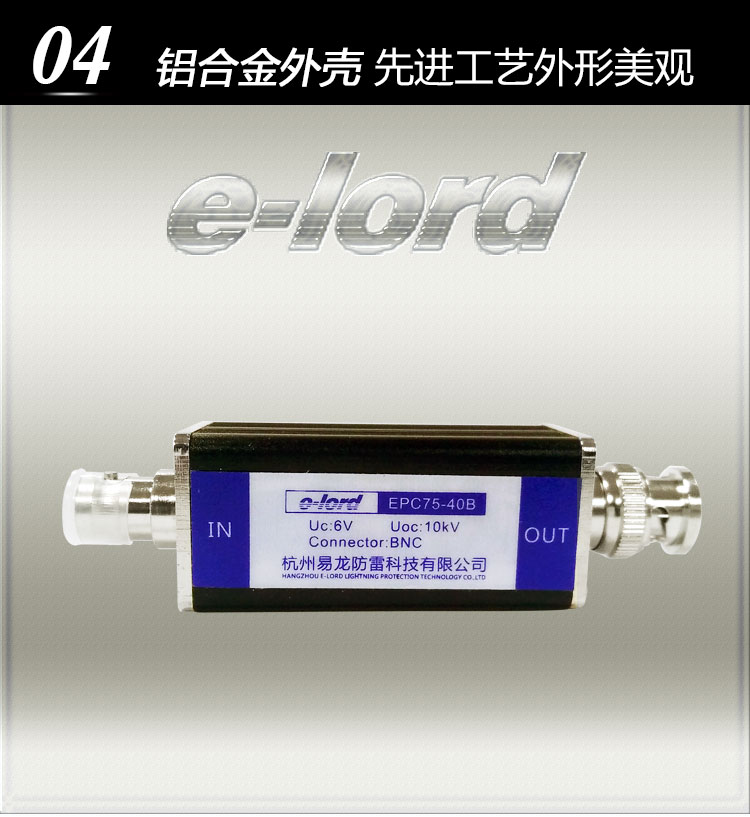

| 外殼材料 | 屏蔽金屬鋁 |
| 工作環境條件 | 溫度范圍：-40℃~+70℃ 濕度范圍：30%~85%（25℃） |

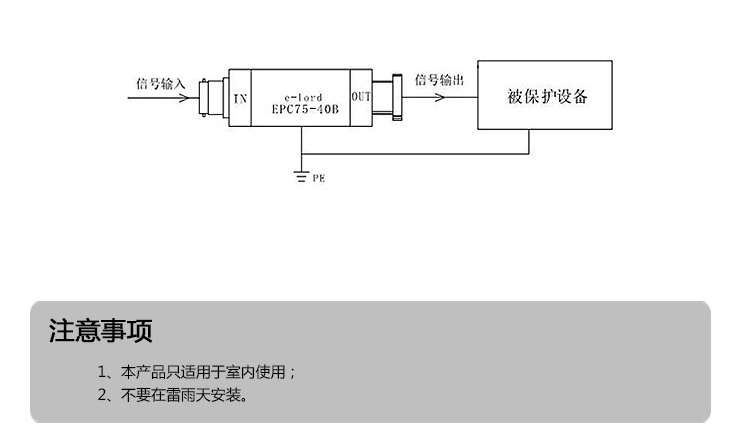

連接方式
1、串接于同軸電纜線路中，可將“IN” 側插入同軸電纜進線接頭處，“OUT”側插入同軸電纜出線接頭處；
2、將接地線就近與可靠接地體相連。
