音頻信號浪涌保護器
EPRJ11系列音頻SPD專門為Modem、DTU、DDN專線、傳真機、電話機而設計的過電壓信號保護器，以防止因地電位升高或線路感應過電壓而對設備產生危害。該產品采用RJ11接口，使用方便，安裝簡捷。保護電路由多級保護元件組成，具有放電電流大、箝位電壓低、使用壽命長等特點。

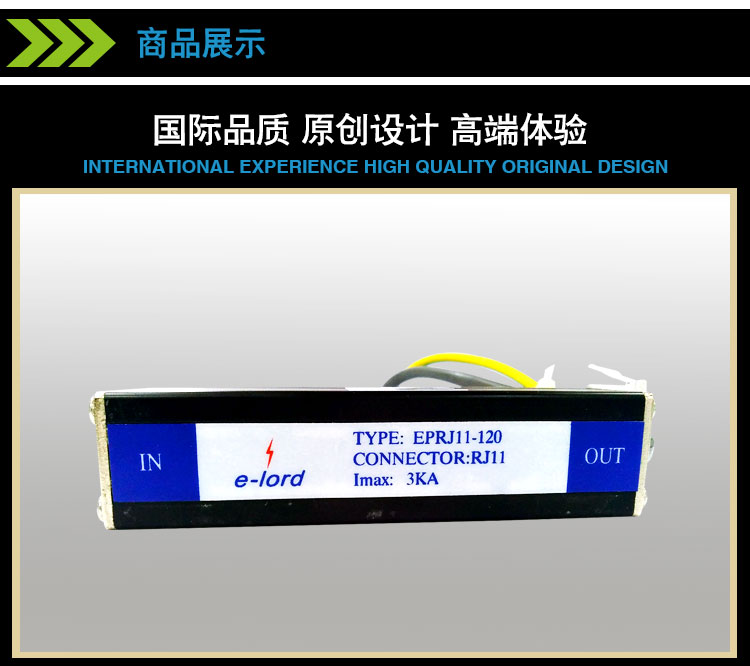

| 產品型號 | EPRJ11-120 |
| 額定工作電壓Un | 120V |
| 最大持續運行電壓Uc | 150V |
| 額定工作電流In | 300mA |
| SPD實驗類別 | C2 |
| 標稱放電電流Isc(8/20μm) | 100A/1KA |
| 電壓保護水平Up | 240V/0.5KV |
| 工作頻率 | ≤10MHz |
| 插入損耗 | <0.5dB |

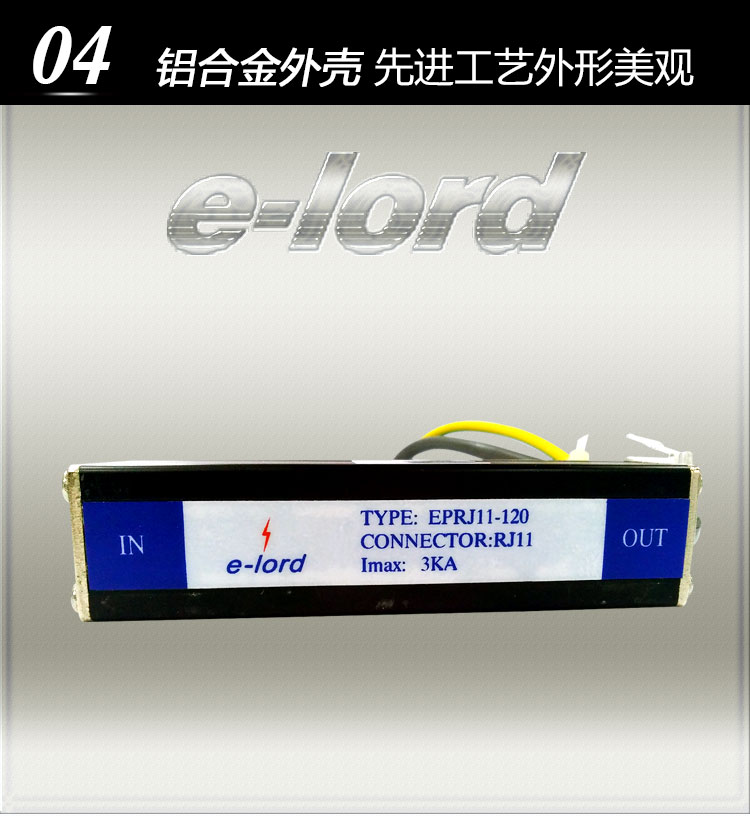

| 外殼材料 | 屏蔽金屬鋁 |
| 外形尺寸 | 108mmx25.4mmx25.4mm |

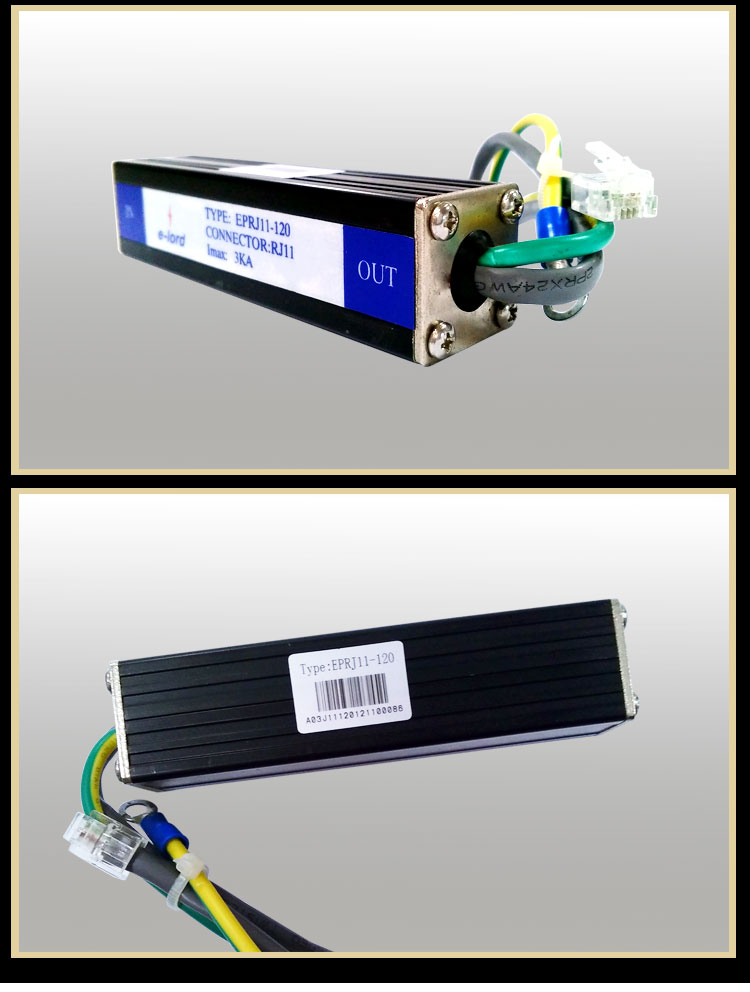

| 接口形式 | RJ11 |
| 工作環境條件 | 溫度范圍：-40℃~+70℃ 濕度范圍：30%~85%（25℃） |

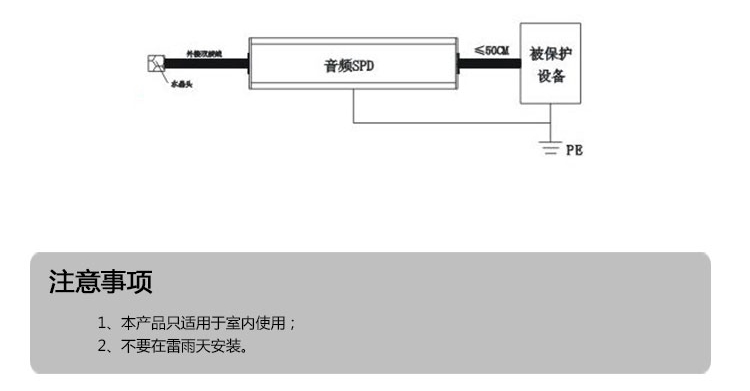

連接方式
1、外接雙絞線接入“IN”端，“OUT”端接至被保護設備輸入端；
2、接地線與PE線可靠連接。
