技術參數和產品規格
| 電阻率實驗 | P≤0.1Ω.M |
| 物理性參考實驗 | 失水實驗ρ≤0.1Ω.M 冷熱循環實驗ρ≤0.1Ω.M 水浸泡實驗ρ≤0.1Ω.M |
| 沖擊電流耐受實驗 | ΔR%≤10% |
| 工頻最流耐受實驗 | ΔR%≤10% |
| 酸堿度測量實驗 | PH=8-12 |
| 模塊內金屬接地體腐蝕試驗 | 平均腐蝕率≤0.3mm/年 |
| 形狀 | 長方形 |
| 規格 | 500mmx400mmx60mm |
| 質量 | 18kg |
產品規格
| 型號 | 規格尺寸 | 外形 | 重量kgs |
| EPJD-1 | Ф280*35 | 原片型 | 3.75 |
| EPJD-2 | Ф170*800 | 圓柱形 | 23 |

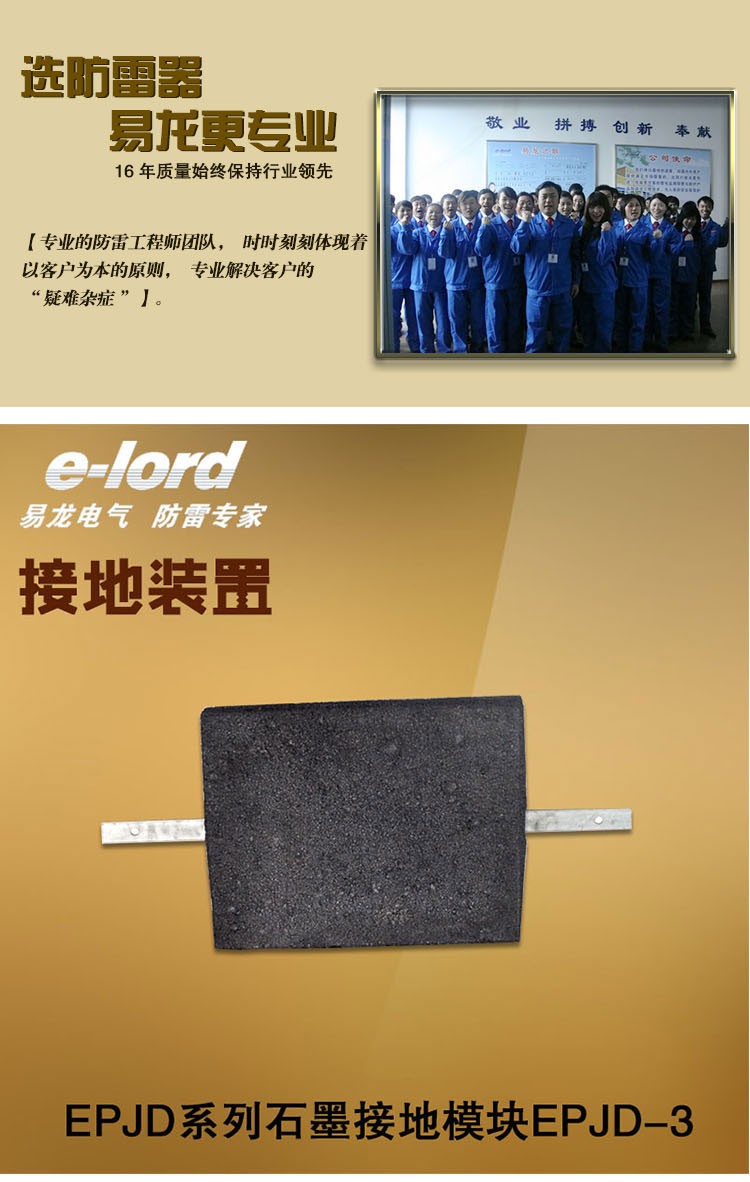

| EPJD-3 | 500*400*60 | 長方形 | 18 |
用量計算
根據地網土層的土壤電阻率，采用下式計算方型接地模塊用量：
水平埋置，單個模塊接地電阻：Rj=0.08
并聯后總接地電阻：Rnj=Rj/n
式中：ρ-土壤電阻率（Ω·m）；
a、b-EPJD型接地模塊的長、寬；
Rj-單個模塊接地電阻（Ω）；
Rnj-總接地電阻（Ω）；
n-接地模塊個數；
η-模塊調整系數，一般取0.6-0.9
性能特點
1、采用化學穩定性能好的非金屬導體材料作為模塊的導電介質，其導電性
不受季節影響；
2、能吸濕保濕，能保持與土壤有效接觸，泄流更通暢、快捷；
3、在高土壤電阻率地區，能降低地網使用面積，有效降低地網接地電阻；
4、耐大工頻和沖擊電流沖擊，電阻穩定；
5、耐腐蝕、環保，使用壽命長，安裝簡便
施工方法
1、接地模塊采用水平或者垂直埋置，埋置深度不小于0.8米；
2、模塊間距離不小于0.4米；
3、接地模塊極芯相互并聯或與地線連接時，必須焊接，焊接長度為連線
寬度的2倍或采用放熱焊接；
4、應在焊接處清除焊渣，涂上防腐導電漆或包裹高效膨潤降阻劑；
5、回填土?xí)r應適量灑水，分層夯實，待模塊充分吸濕（24小時）后測量
接地電阻。
注意事項
1、貯存模塊應保持一定溫度，避免高溫、干燥、曝曬；
2、運輸和安裝時，應避免機械力損傷模塊；
3、在寒冷地區，模塊應埋在凍土層以下。
